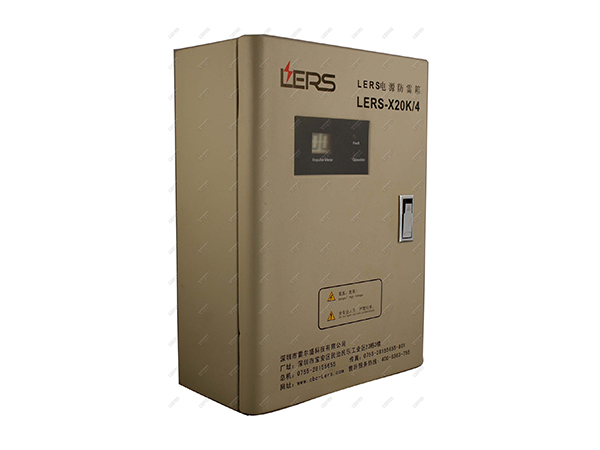

型号:LERS-X20K/4 三相380V电源防雷箱
基本描述
LERS电源防雷箱系列产品是按SPD Ⅲ级分类试验要求设计的一体化复合型三相电源电涌保护器,可用于电源线路的负载设备第一级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。
在正常工作情况下,防雷保护模块处于高阻状态。当供电线路有雷电侵入或出现操作瞬时过电压时,防雷保护模块将以纳秒级的响应速度立即导通,将雷电过电压或瞬时过电压限制在用电设备允许承受的电压范围内,从而保护电子设备正常运行.而当雷电过电压或瞬时过电压结束以后,防雷保护模块又迅速地恢复到高阻状态,不影响电网的正常供电。
产品特点:
· 箱体采用优质钢材制作,阻燃、防腐
· 防雷单元采用LERS产品,模块化设计,方便测试和更换
· 带负载过流、过热、失效分离装置
· 显示正常/故障工作状态及过电压自动计数,提供遥信
· 防雷单元采用双重的热脱扣装置,提供更可靠的保护
· 采用压敏串接气放管彻底消除漏电流,安全性能更高
· 设计合理,免维护,易操作,易安装
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.
工作原理
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。
LERS系列低压配电系统电涌保护器具备大的雷电流泄放能力,每位的最大放电电流 10-150kA,适用于低压配电系统的各级保护,依据不同的配电系统(TT/TN/IT)可选择多种组合方式。
01适用于工业厂区电源线路屏蔽埋地输入的建筑物的总配电柜;
02建筑物内有室外进出线路输入的配电箱;
03机房总配电箱,变电站总控制室等一级电源输入输出配电柜;
04室外配电柜/配电箱
型号 | LERS-X20K/4 | LERS-X20K/2 |
标称工作电压Un | 380V/50Hz/ 220V/50HZ | |
最大持续工作电压Uc | 385V | |
标称放电电流(8/20μS)In | 20 kA | |
最大放电电流(8/20μS)Imax | 40 kA | |
电压保护水平(In)Up | ≤1.8kV | |
响应时间tA | ≤25ns | |
断路装置 | 空开C32 | |
雷电计数 | TLC-3(0-99位) | |
安装接线方式/规格 | 并联/多股线16mm2 | |
工作状态指示 | 绿灯/红灯 | |
安装位置及方式 | 室内壁挂式 | |
箱体外壳材料 | 钢板喷塑 | |
箱体防护等级 | IP64 | |
温(湿)度范围 | -40℃…+80℃,相对湿度≤95% | |
箱体外形尺寸 | 350x260x125mm |
产品尺寸图
安装示意图
