单路百兆网络信号防雷器
基本描述 Basic description - 雷尔盛 - 型号:LERS-RJ45/100M 单路百兆网络信号防雷器 基本描述 LERS-RJ45/100M系列产品为各种网络传输设备等设计的网络用信号电涌保护器,适用于各种计算机网络
全国热线

400-6363-755

基本描述Basic description- 雷尔盛 -

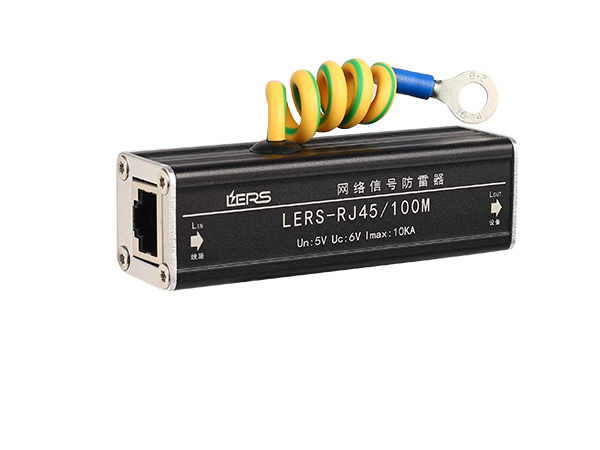

型号:LERS-RJ45/100M 单路百兆网络信号防雷器

基本描述
LERS-RJ45/100M系列产品为各种网络传输设备等设计的网络用信号电涌保护器,适用于各种计算机网络,服务器路由器,HUB,交换机,宽带等,安装于数据线防雷分区LPZ1-3界面之间的RJ45接口2上。浪涌保护器串接于被保护设备的前端,当传输线遭到感应雷及其它瞬时过电压冲击时,冲击电流通过浪涌保护器的保护支路将其泄放到大地,并将感应过电压拑位在设备允许的电压范围内,从而确保了运行设备的安全。
产品特点
-额定放电电流大,响应时间快
-高传输速率
-具有过流、过压、嵌位保护功能
-集中式防护,安装维护简单方便
-采用具有屏蔽能力的金属合金外壳
-提供4/8线全保护
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.
工作原理
浪涌保护器串接于被保护设备的前端,当传输线遭到感应雷及其它瞬时过电压冲击时,冲击电流通过浪涌保护器的保护支路将其泄放到大地,并将感应过电压拑位在设备允许的电压范围内,从而确保了运行设备的安全。
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。

应用场景Application scene- 雷尔盛 -

开关型天馈防雷器R25N70F

01可用于网络机房内的各种网络设备端口防雷保护;

02可用于100/1000M网络交换机,路由器等网络设备的端口感应雷保护;

03可用于安防监控设备,消防设备等带网络接口的感应雷保护;




























































技术参数technical parameter- 雷尔盛 -

型号 LERS-RJ45/100M
保护路数 1路
标称工作电压Un 5V
最大持续工作电压Uc 6V
标称放电电流(8/20μS)In 5kA
最大放电电流(8/20μS)Imax 10kA
线-线电压保护水平(In)Up ≤24V
线-PG电压保护水平(In)Up ≤180V
响应时间tA ≤1ns
传输速率Vs 100Mbps
插入损耗aE ≤0.3dB
温度范围 -40℃…+80℃
保护线路 4线(Pin1/2,3/6)
接口类型 RJ45
外壳材料 蓝色屏蔽金属
安装方式 35mmDIN轨/桌面
外形尺寸 68x25x25mm
防护等级 IP20

安装示意图installation diagram- 雷尔盛 -

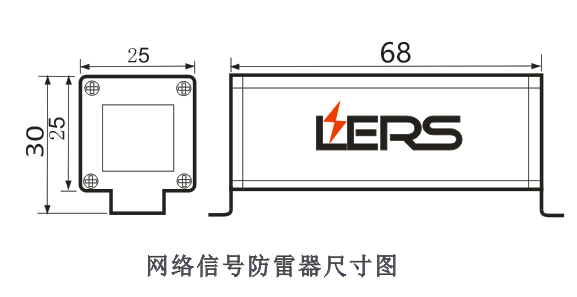

产品尺寸图

开关型天馈防雷器R25N70F安装示意图
