12V-24V网络监控二合一防雷器
基本描述 Basic description - 雷尔盛 - 型号: LERS-RJK24AC/2 网络监控二合一防雷器 基本描述 LERS-RJK24AC/2网络监控二合一产品适用于监控系统前端网络摄像机,无线遥控摄像机的电源线,网络线
全国热线

400-6363-755

基本描述Basic description- 雷尔盛 -

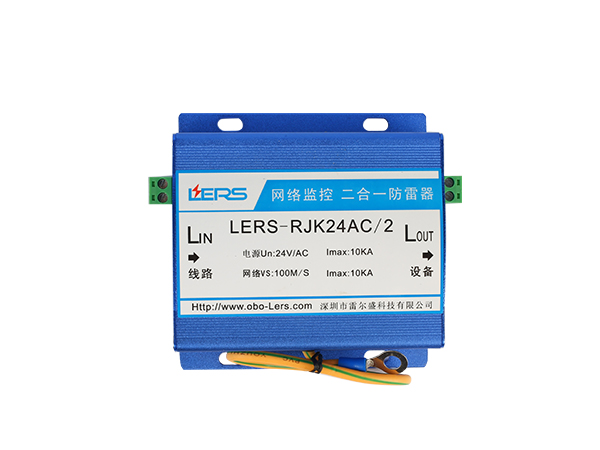

型号:LERS-RJK24AC/2 网络监控二合一防雷器


基本描述
LERS-RJK24AC/2网络监控二合一产品适用于监控系统前端网络摄像机,无线遥控摄像机的电源线,网络线的雷电浪涌保护,,使其免受感应过电压、操作过电压和静电放电等所造成的损坏;同时带有不同电压等级的信号电源的防雷保护。
产品特点:
一体化设计,多功能电压保护、通流容量大、限制电压低、响应时间快、插入损耗小、传输速率高等优点。
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.
工作原理
浪涌保护器串接于被保护设备的前端,当传输线遭到感应雷及其它瞬时过电压冲击时,冲击电流通过浪涌保护器的保护支路将其泄放到大地,并将感应过电压拑位在设备允许的电压范围内,从而确保了运行设备的安全。
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。

应用场景Application scene- 雷尔盛 -

开关型天馈防雷器R25N70F

01网络二合一防雷器专用于室内外监控系统终端网络高清摄像机保护;
































































技术参数technical parameter- 雷尔盛 -

型 号 LERS-RJK24AC/2
网络单元 电源单元
额定工作电压Un 5V 12V-24V
最大持续运行电压Uc 6V 18V-30V
最大放电电流Imax
(8/20ms)
1-2 0.3KA 10KA
3-6 0.3KA
1、2、3、6-PE 2KA
SE-PE 5KA
限制电压Up
10/700/ms
1-2 <20V 60V
3-6 <20V
绝缘电阻MΩ ≥0.4
插入损耗dB ≤0.5
近端串扰dB ≥60(PASS)
带宽FG (0.3~100)M
传输速率Vs 100 M
响应时间Ta ≤1ns ≤25ns
外壳防护等级 IP20
外形尺寸 100*100*35.5mm
外壳材料 屏蔽金属铝
保护线对 2对(1-2、3-6) 差模、共模保护
接口方式 RJ45 接线端子


安装示意图installation diagram- 雷尔盛 -

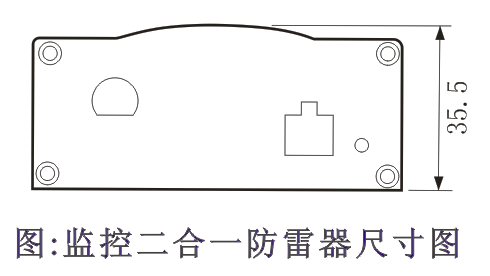

产品尺寸图
