24V视频监控二合一防雷器
基本描述 Basic description - 雷尔盛 - 型号: LERS-JK24AC/2 视频监控二合一防雷器 基本描述 LERS-JK24AC/2视频监控二合一产品适用于监控系统前端视频监控摄像机,无线遥控摄像机的电源线,视频
全国热线

400-6363-755

基本描述Basic description- 雷尔盛 -

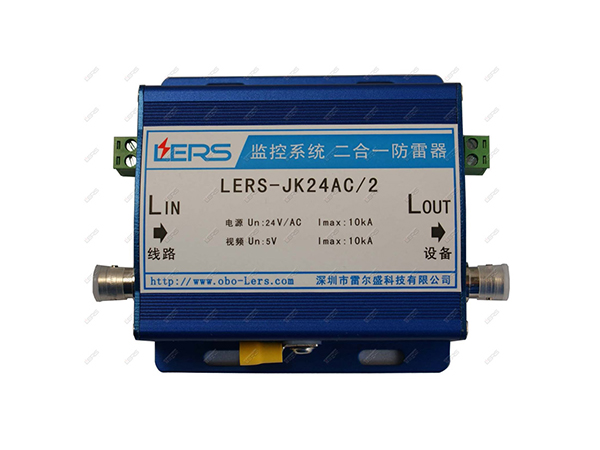

型号:LERS-JK24AC/2 视频监控二合一防雷器


基本描述
LERS-JK24AC/2视频监控二合一产品适用于监控系统前端视频监控摄像机,无线遥控摄像机的电源线,视频信号线的雷电浪涌保护,,使其免受感应过电压、操作过电压和静电放电等所造成的损坏;同时带有不同电压等级的信号电源的防雷保护。
产品特点:
一体化设计,多功能电压保护、通流容量大、限制电压低、响应时间快、插入损耗小、传输速率高等优点。
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.
工作原理
浪涌保护器串接于被保护设备的前端,当传输线遭到感应雷及其它瞬时过电压冲击时,冲击电流通过浪涌保护器的保护支路将其泄放到大地,并将感应过电压拑位在设备允许的电压范围内,从而确保了运行设备的安全。
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。

应用场景Application scene- 雷尔盛 -

开关型天馈防雷器R25N70F

01视频监控二合一防雷器专用于室内外监控系统终端视频监控摄像机保护;
































































技术参数technical parameter- 雷尔盛 -

型号 LERS-JK24AC/2
电源 视频BNC
标称工作电压Un 24V 5V
最大持续运行电压Uc 30V 8V
标称负载电流IL 10A -
标称放电电流(8/20μS)In 5kA
最大放电电流(8/20μS)Imax 10kA
电压保护水平(In)Up ≤120V ≤30V
响应时间tA ≤25ns ≤1ns
传输速率Vs - 20Mbps
插入损耗aE - ≤0.5dB
温度范围 -40℃…+80℃
接口类型 螺丝端子 BNC
安装接线规格 4mm2 -
外壳材料 蓝色铝合金
外形尺寸 100*100*35.5mm
安装支架 室内壁挂式
防护等级 IP20

安装示意图installation diagram- 雷尔盛 -

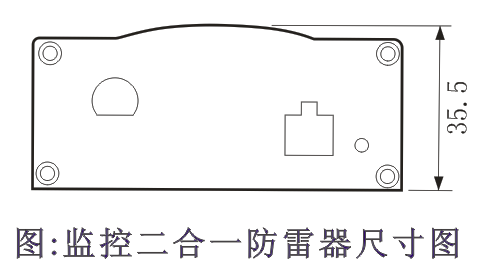

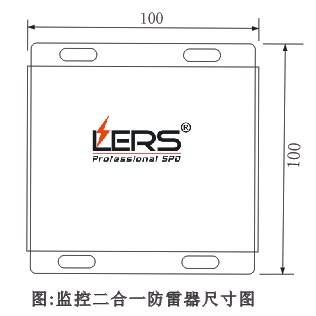

产品尺寸图
