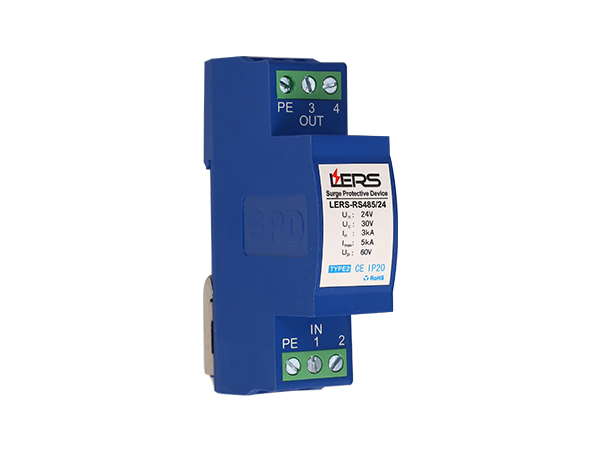

型号：LERS-RS485/24V 24V控制信号防雷器
基本描述
LERS控制信号系列产品采用螺丝端子方式连接的一体化两条双绞线电涌保护器,防止信息线路上由于雷电引起的浪涌过电压对相关设备造成危害,可用于各种与电话线或消防报警主机数据控制线连通的设备保护,安装于防雷分区LPZ1-3
产品特点
--提供双芯线保护
-通流容量大,响应时间快,保护水平低
-采用标准导轨安装方式,适用集中接线安装场合
-信号传输性能优越
-多级电压保护,应用范围广泛
-可对各种通信线路进行保护
使用环境
温度：-40℃～70℃；相对湿度：≤95%；大气压：70kPa～106 kPa.
工作原理
浪涌保护器串接于被保护设备的前端，当传输线遭到感应雷及其它瞬时过电压冲击时，冲击电流通过浪涌保护器的保护支路将其泄放到大地，并将感应过电压拑位在设备允许的电压范围内，从而确保了运行设备的安全。
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置，过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内，或将强大的雷电流泄流入地，保护被保护的设备或系统不受冲击而损坏。
01可用于RS485数据信号控制线路端口感应雷保护；
02可用于消防报警主机接口感应雷保护；
03可用于安防监控设备，消防设备等带控制接口的感应雷保护；
| 型号 | LERS-RS485/24V |
| 标称工作电压Un | 24V |
| 最大持续工作电压Uc | 30V |
| 标称电流IL |
2A（适用于4-20mA模拟信号） |
| 标称放电电流（8/20μS）In | 3kA |
| 最大放电电流（8/20μS）Imax | 5kA |
| 线-线电压保护水平（In）Up | ≤15V |
| 线-PG电压保护水平（In）Up | ≤600V |
| 响应时间tA | ≤1ns |
| 带宽fG | 2MHz |
| 插入损耗aE | ≤0.5dB |
| 温度范围 | -40℃…+80℃ |
| 接口类型 | 螺丝端子 |
| 安装接线规格 | 1.5mm2～4mm2 |
| 外壳材料 | PBT蓝色阻燃塑料,UL94-V0 |
| 安装宽度 | 23mm宽,90mm高 |
| 安装支架 | 35mmDIN轨 |
| 防护等级 | IP20 |

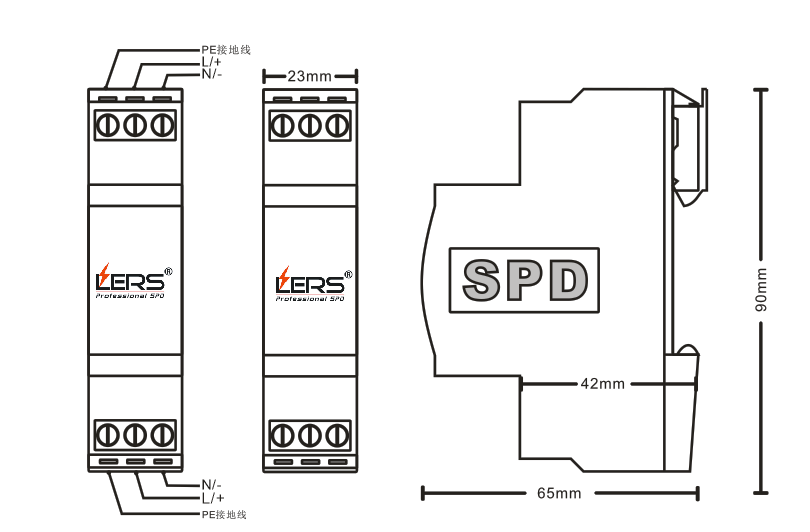

产品尺寸图
