F型天馈信号防雷器
基本描述 Basic description - 雷尔盛 - 型号: LERS-TK/F F型天馈信号防雷器 基本描述 LERS-TK/F系列产品开关型天馈电涌保护器用以防止因馈线感应雷击过电压而对天线及收发设备造成的损害,适
全国热线

400-6363-755

基本描述Basic description- 雷尔盛 -

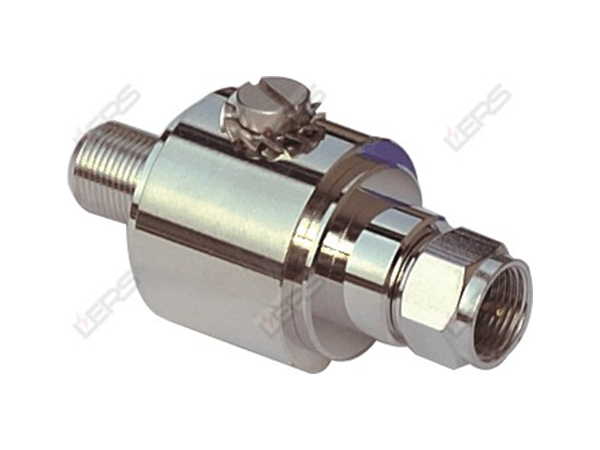

型号:LERS-TK/F F型天馈信号防雷器


基本描述
LERS-TK/F系列产品开关型天馈电涌保护器用以防止因馈线感应雷击过电压而对天线及收发设备造成的损害,适用于无线通信,移动基站,微波通信,广播电视等同轴天馈系统信号防雷浪涌保护,安装于防雷分区LPZ0A-1及后续分区。
产品特点
-高雷电流通流能力
-工作频带宽
-卓越射频信号传输性能
-驻波比小,插入损耗低
-内置可更换式放电管,安装维护简单
使用环境
温度:-40℃~70℃;相对湿度:≤95%;大气压:70kPa~106 kPa.
工作原理
浪涌保护器串接于被保护设备的前端,当传输线遭到感应雷及其它瞬时过电压冲击时,冲击电流通过浪涌保护器的保护支路将其泄放到大地,并将感应过电压拑位在设备允许的电压范围内,从而确保了运行设备的安全。
电涌保护器(Surge protection Device)是电子设备雷电防护中不可缺少的一种装置,过去常称为“避雷器”或“过电压保护器”英文简写为SPD。电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏。

应用场景Application scene- 雷尔盛 -

开关型天馈防雷器R25N70F

01可用于无线通信端口感应雷保护;

02可用于移动基站天线感应雷保护;

03可用于微波通信,广播电视的感应雷保护;




























































技术参数technical parameter- 雷尔盛 -

型号 LERS-TK/F
最大持续工作电压Uc 64V
标称放电电流(8/20μS)In 10kA
最大放电电流(8/20μS)Imax 20kA
电压保护水平(In)Up ≤600V
响应时间tA ≤100ns
最大传输功率P 150W 200W 400W
带宽fG 0-2500MHz
插入损耗aE ≤0.3dB
驻波比SWR ≤1.2
特性阻抗Z 50Ω
温度范围 -40℃…+80℃
接口形式 F BNC N
外壳材料 黄铜
外形尺寸 Φ21x48mm 57x29x25mm 60x29x25mm
防护等级 IP20

安装示意图installation diagram- 雷尔盛 -





开关型天馈防雷器R25N70F安装示意图

开关型天馈防雷器R25N70F安装示意图
